Delta DRS-5V50W1AZ 5V 30W 6A DINレール SYNC Series

Model	Description
DRS-5V50W1AR	Without DC OK contact

Model	Description
DRS-5V50W1AR	Without DC OK contact

ダウンロード

Datasheet

Uploaded on 22-Nov-2021

Manual

Uploaded on 23-Sep-2021


Uploaded on 05-Jun-2024

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認証

Uploaded on 09-Apr-2024

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

UKCA

Uploaded on 22-Nov-2021

Uploaded on 09-Apr-2024

GUIソフトウェア

Tech Specs

出力電流

出力電圧

出力電圧調整範囲

5.0-5.5Vdc

出力電力

30W

ラインレギュレーション

< 0.5% (@ 85-264Vac, 100% load)

ロードレギュレーション

< 1.0% (@ 85-264Vac, 0-100% load)

PARD

< 50mVpp @ > 0°C to 70°C
< 100mVpp @ 0°C to -20°C

起動時間

< 2,000ms @ 115Vac (100% load)
< 1,000ms @ 230Vac (100% load)

保持時間

> 20ms @ 115Vac (100% load)
> 100ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 85-264Vac input, 10-100% load (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)

容量性負荷での起動

3,000μF Max

立ち上がり時間

< 30ms @ nominal input (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

DC入力電圧範囲

120-375Vdc

入力電流

< 0.6A@115Vac, < 0.4A @ 230Vac

100%負荷での効率

> 82%@ 115Vac & 230Vac

突入電流

< 30A @ 115Vac, < 60A @ 230Vac

漏洩電流

< 0.75 mA @ 264 Vac

消費電力

0% load: < 0.7W @ 115Vac & 230Vac
100% load: < 7.0W @ 115Vac & 230Vac

ケースシャーシ/カバー Plastic
インディケータ Green LED (DC OK)
冷却方式 Convection
入力端子 -
出力端子 -
Signal Terminal -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -

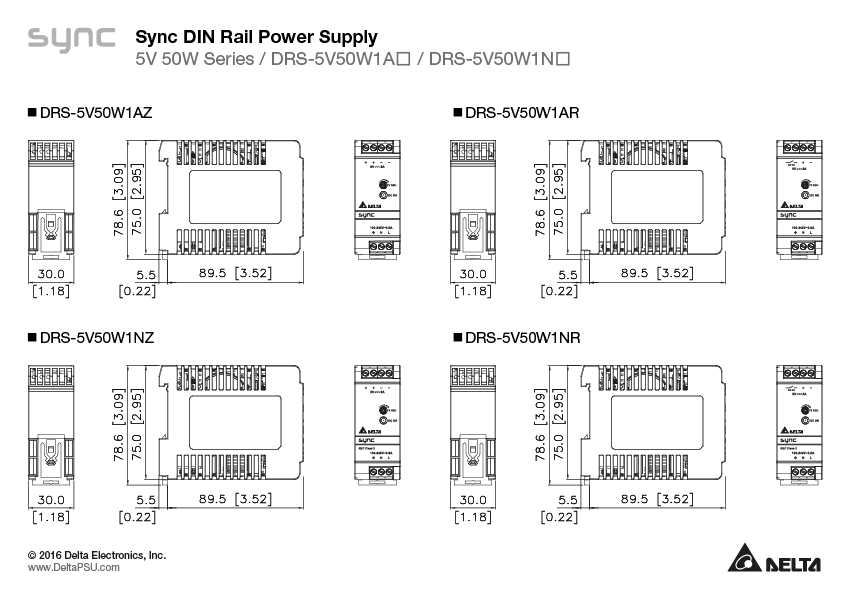

質量 0.16 kg (0.35 lb)	寸法 75 x 30 x 89.5 mm 2.95” x 1.18” x 3.52”

振動試験 (動作中)

IEC 60068-2-6, Sine Wave: 10-500Hz; 2G peak; displacement of 0.35mm; 1 octave per min; 60 min per axis for all X, Y, Z directions

衝撃試験 (動作中)

IEC 60068-2-27, Half Sine Wave: 10G for a duration of 11ms; 1 time in X axis

動作温度

-20°C to +70°C (Cold start at -40°C @ 40% load)

保管温度

-40°C to +85°C

パワーディレーティング

-10°C to -20°C de-rate power by 2% / °C
> 55°C de-rate power by 3.33% / °C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC60068-2-27, Half Sine Wave: 50G for a duration of 11ms; 3 times per direction, 9 times in total

振動試験 (非作動)

IEC 60068-2-6, Random: 5-500Hz; 2.09Grms, 20 min per axis for all X, Y, Z directions

動作高度

0 to 2,000 Meters (6,560 ft.)

汚染度

過電圧

< 7.245V, SELV Output, Latch Mode

過負荷/過電流

105~125% of rated load current, Foldback Mode (continuous current, voltage drops), Auto-recovery when the fault is removed

過温度

< 75°C Surrounding Air Temperature @ 100% load, Latch Mode

短絡

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed)

保護等級

IP20

衝撃に対する保護

Class I with PE connection

MTBF

Telcordia SR-332: > 700,000 hrs, I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C
MIL-HDBK-217F: 165,300 hrs, I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C

キャパシタ予想寿命

10 years (115ac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1, UL 62368-1, CSA C22.2 No. 60950-1 (File No. E191395)
CB Scheme: IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 3.0 KVac
Output to Ground: 0.5 KVac

産業用制御装置

UL/cUL listed: UL 508 and CSA C22.2 No. 107.1-01 (File No. E315335)

安全特別低電圧

SELV (IEC 60950)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

エミッション

Generic Standards: EN/BS EN 61000-6-3, EN/BS EN 61000-6-4, CISPR 32, EN/BS EN 55032, EN/BS EN 55011, FCC Title 47: Class B

イミュニティ

Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-1, EN/BS EN 61000-6-2

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3

Component Power Supply for General Use

EN 61204-3
