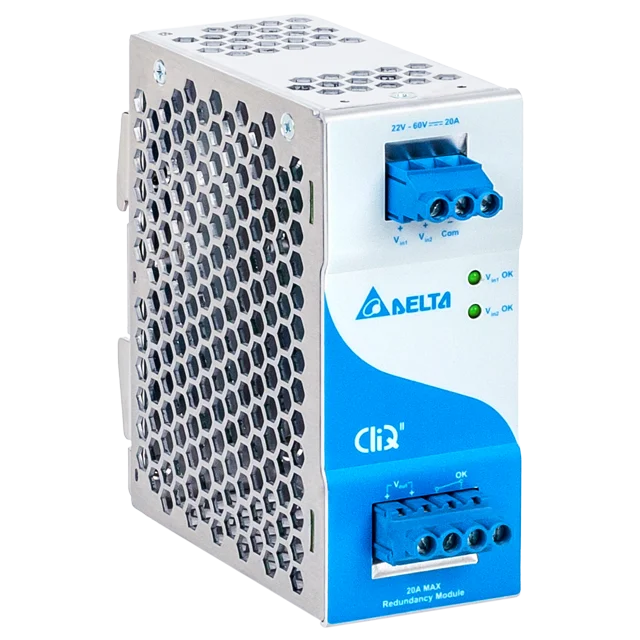

DRR-20N

モジュール

CliQ II Redundancy Modules シリーズ

DRR-20N

出力電圧

24V

出力電力

出力電流

20A

入力電圧

22-60Vdc

寸法 (H x W x D)

121 x 50 x 122.1 mm

4.76” x 1.97” x 4.81”

単位重量

0.38 kg (0.84 lb)

主な特長・機能
  • 22～60Vdcと幅広い入力および出力範囲
  • -40°C～+80°Cの非常に広範な動作温度
  • 内蔵2チャンネルDC OK信号とアラームリレー接点
  • N+1冗長接続に対応
  • 一般的な埃や汚染物質からPCBAを保護するコンフォームコーティング
  • ATEXおよびクラスIディビジョン2の危険地域に対する認証 (DRR-20A)
  • IP20認定
  • IEC/EN/UL 62368-1に対する認証
モデル 説明
DRR-20N Without Class I, Div 2 and ATEX
アプリケーション


DRR-20A
DRR-20A

モジュール

CliQ II Redundancy Modules シリーズ

DRR-20N

主な特長・機能
  • 22～60Vdcと幅広い入力および出力範囲
  • -40°C～+80°Cの非常に広範な動作温度
  • 内蔵2チャンネルDC OK信号とアラームリレー接点
  • N+1冗長接続に対応
  • 一般的な埃や汚染物質からPCBAを保護するコンフォームコーティング
  • ATEXおよびクラスIディビジョン2の危険地域に対する認証 (DRR-20A)
  • IP20認定
  • IEC/EN/UL 62368-1に対する認証
出力電圧

24V

出力電力

出力電流

20A

入力電圧

22-60Vdc

寸法

121 x 50 x 122.1 mm

4.76” x 1.97” x 4.81”

単位重量

0.38 kg (0.84 lb)

アプリケーション
モデル 説明
DRR-20N Without Class I, Div 2 and ATEX

ダウンロード

ダウンロード

Datasheet

アップロード日 08-May-2024

Manual

アップロード日 15-Dec-2020


アップロード日 25-Mar-2025

Mechanical Drawing

アップロード日 15-Dec-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

ATEX

アップロード日 17-Sep-2021

CB

アップロード日 15-Dec-2020

CE

アップロード日 17-Aug-2022

EAC

アップロード日 15-Dec-2020

Hazloc

アップロード日 15-Dec-2020

KC

アップロード日 15-Dec-2020

REACH

アップロード日 08-May-2024

RoHS

アップロード日 27-May-2024

SIQ

アップロード日 15-Dec-2020

TSCA

アップロード日 15-Nov-2023

UKCA

アップロード日 14-Dec-2021

UL

アップロード日 22-Dec-2020

技術仕様

技術仕様

出力電流
20A
出力電圧
24V
出力電圧範囲
出力電圧調整範囲
-
出力電力
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
-
ロードレギュレーション
-
PARD
-
起動時間
-
保持時間
-
ダイナミックレスポンス
-
容量性負荷での起動
-
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
Typical 0.65V
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
-
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
-
パワーブーストの持続時間
-
パワーブーストの回復時間
-
ピークパワー
-
入力電圧表記
24-48Vdc
入力電圧範囲
22-60Vdc
最大入力電圧
-
定格入力周波数
-
入力周波数範囲
定格DC入力電圧
DC入力電圧範囲
-
入力電流
(1+1 Redundancy) = Nom. 2 x 12.5Amps
(N+1 Redundancy) = Nom. 2 x 10 Amps
(Single use)= Nom. 20 Amps
入力電力(スタンバイモード)
-
100%負荷での効率
> 97% typ.
突入電流
-
充電時間
-
100%負荷での力率
-
漏洩電流
-
電流
-
全高調波歪
-
消費電力
Standby Mode: < 1W
Operating Mode: < 15W
Efficiency @ 10% load
-
入力電圧位相
-
ケースシャーシ/カバー
Aluminium
インディケータ
Green LED (DC OK): Vin1 and Vin2
冷却方式
Convection
入力端子
3 Pins (Rated 300V/30A)
出力端子
4 Pins (Rated 300V/30A)
信号端子
-
SPL
< 40dBA
入力/出力端子
-
信号
-
取り付けレール
Standard TS35 DIN Rail in accordance with EN 60715
電線
Input / Output: AWG 12-10
保護構造
-
端子
-
単位重量
0.38 kg (0.84 lb)
寸法
121 x 50 x 122.1 mm
4.76” x 1.97” x 4.81”
振動試験 (動作中)
-
衝撃試験 (動作中)
-
動作温度
-40°C to +80°C
保管温度
-40°C to +85°C
パワーディレーティング
Vertical Mounting: > 50°C de-rate power by 2.5% / °C
Horizontal Mounting: > 50°C de-rate power by 2.5% / °C
使用湿度
5 to 95% RH (Non-Condensing)
衝撃試験 (非作動)
IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms, 1 time per direction, 2 times in total
振動試験 (非作動)
IEC 60068-2-6, 10Hz to 500Hz @ 30m/S² (3G peak); 60 min per axis for all X, Y, Z direction
保管湿度
-
動作高度
0 to 2,500 Meters (8,200 ft.)
汚染度
2
バンプテスト(動作中)
-
過電圧カテゴリ
III
According to IEC/EN 62477-1 / EN 60204-1 (clearance and creepage distances) and IEC 62103 (safety part)
Corrosion
-
衝撃
-
振動
-
電源音声ノイズ
-
過電圧
-
過負荷/過電流
< 25A, No Damage
過温度
-
短絡
< 25A, No Damage
逆極性保護
-
保護等級
IP20
衝撃に対する保護
Class III with Primary Earth connection
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
> 800,000 hrs. as per Telcordia SR-332 (I/P: 24Vdc and 48Vdc, O/P: 100% load, Ta: 25°C)
キャパシタ予想寿命
-
安全証明書
-
電気安全規格
SIQ Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC 60950-1, IEC 62368-1
KC: K 60950-1 (DRR-40N only)
UKCA: BS EN 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
For DRR-20A and DRR-40A: In conformance with Equipment for explosive atmospheres (ATEX) directive 2014/34/EU
医療安全規格
-
ガルバニック絶縁
Input & Output / PE: 1.5 KVac
産業用制御装置
UL/cUL recognized: UL 508 and CSA C22.2 No. 107.1-01 (File No. E315355)
Hazardous Location / ATEX
(For DRR-20A)
cCSAus: CSA C22.2 No. 213-M1987 and ANSI / ISA 12.12.01:2007 [Class I, Division 2, Group A, B, C, D T4, Ta= -40°C to +80°C (> +50°C derating)]

EN 60079-0:2009, EN 60079-15:2010 [II 3G Ex nA nC IIC T4 Gc, Ta= -40°C to +80°C (> +50°C derating)]
Certificate No. EPS 12 ATEX 1 491 X
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
EN/BS EN 60204-1 (over voltage category III)
Electrical Equipment for Use in Electrical Power Installations
IEC/EN/BS EN 62477-1 / IEC 62103
安全特別低電圧
-
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and The Electromagnetic Compatibility Regulations 2016 No. 1091
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
エミッション
(CE & RE)
Generic Standards: CISPR 32, EN/BS EN 55032, KN 32 (DRR-20N and DRR-40N only), EN/BS EN 55011, FCC Title 47: Class B
イミュニティ
Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-2, KN 35 (DRR-20N and DRR-40N only)
高調波電流エミッション
-
電圧変動とフリッカー
-
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
