PJ-24V150W

基板型

PJ シリーズ

PJ-24V150W

出力電圧

24V

出力電力

150W

出力電流

6.3A

入力電圧

85-264Vac

寸法 (L x W x H)

160 x 75 x 37 mm (Open Frame)
188 x 85 x 47 mm (Enclosed)
6.29" x 2.95" x 1.45" (Open Frame)
7.40" x 3.34" x 1.85" (Enclosed)

質量

0.29 kg (Open Frame)
0.50 kg (Enclosed) (0.64 lb)

特長＆機能
  • Universal AC Input (85Vac - 264Vac)
  • Low Inrush Current / Low Leakage Current
  • High efficiency and PF factor to conserve energy
  • Conforms to harmonic current IEC/EN/BS EN 61000-3-2, Class D
  • Conformal coating on PCBA to protect against chemical and dust pollutants
  • Remote ON/OFF (Optional for 150W)
  • Versatile configuration options: Open Frame, L Frame, Enclosed
  • Long life capacitors


Model Description
PJ-24V150WBNA Open Frame
PJ-24V150WBRA Open Frame, remote ON/OFF
PJ-24V150WLNA L Frame
PJ-24V150WLRA L Frame, remote ON/OFF
PJ-24V150WCNA Enclosed
PJ-24V150WCRA Enclosed, remote ON/OFF
アプリケーション


PJ-24V150W
PJ-24V150W

基板型

PJ シリーズ

PJ-24V150W

特長＆機能
  • Universal AC Input (85Vac - 264Vac)
  • Low Inrush Current / Low Leakage Current
  • High efficiency and PF factor to conserve energy
  • Conforms to harmonic current IEC/EN/BS EN 61000-3-2, Class D
  • Conformal coating on PCBA to protect against chemical and dust pollutants
  • Remote ON/OFF (Optional for 150W)
  • Versatile configuration options: Open Frame, L Frame, Enclosed
  • Long life capacitors


出力電圧

24V

出力電力

150W

出力電流

6.3A

入力電圧

85-264Vac

寸法

160 x 75 x 37 mm (Open Frame)
188 x 85 x 47 mm (Enclosed)
6.29" x 2.95" x 1.45" (Open Frame)
7.40" x 3.34" x 1.85" (Enclosed)

質量

0.29 kg (Open Frame)
0.50 kg (Enclosed) (0.64 lb)

アプリケーション
Model Description
PJ-24V150WBNA Open Frame
PJ-24V150WBRA Open Frame, remote ON/OFF
PJ-24V150WLNA L Frame
PJ-24V150WLRA L Frame, remote ON/OFF
PJ-24V150WCNA Enclosed
PJ-24V150WCRA Enclosed, remote ON/OFF

ダウンロード

ダウンロード

Datasheet

Uploaded on 23-Mar-2023

Manual

Uploaded on 22-Apr-2020

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

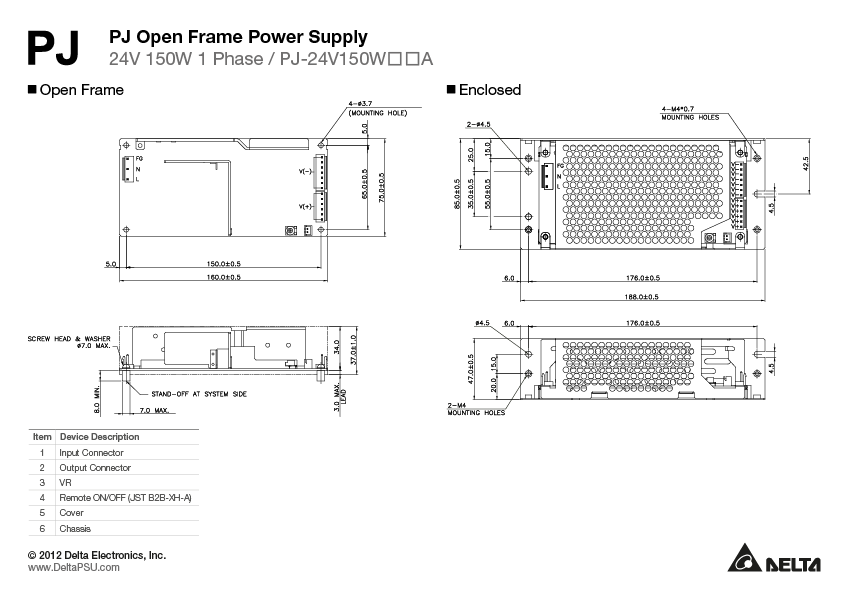

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 07-Jul-2021

CSA

Uploaded on 23-Nov-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 24-May-2022

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

出力電流
6.3A
出力電圧
24V
出力電圧範囲
出力電圧調整範囲
21.6-26.4Vdc
出力電力
150W
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
< 96mV
ロードレギュレーション
< 150mV
PARD
-
起動時間
500ms typ. @ 100Vac
保持時間
20ms Typ. @ 100Vac
ダイナミックレスポンス
± 5% @ 0-50% load and 50-100% load (Slew Rate: 0.1A/µS)
容量性負荷での起動
4,000µF Max
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
< 150mVpp @ 0°C to 50°C
< 180mVpp @ -10°C to 0°C
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
-
パワーブーストの持続時間
-
パワーブーストの回復時間
-
入力電圧表記
100-240Vac
入力電圧範囲
85-264Vac
最大入力電圧
-
定格入力周波数
50-60Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
DC入力電圧範囲
-
入力電流
1.90A typ. @100Vac,
0.95A typ. @ 200Vac
入力電力(スタンバイモード)
-
100%負荷での効率
88.0% typ. @ 100Vac,
91.0% typ. @ 200Vac
突入電流
15A typ. @ 100Vac,
30A typ. @ 200Vac
充電時間
-
100%負荷での力率
0.99 typ. @ 100Vac, 0.97 typ. @ 200Vac
漏洩電流
0.2mA @ 100Vac,
0.4mA @ 230Vac
電流
-
全高調波歪
-
消費電力
-
Efficiency @ 10% load
-
ケースシャーシ/カバー
SGCC
インディケータ
-
冷却方式
Convection
入力端子
JST B3P5-VH (LF)(SN)
出力端子
V–: JST B7P-VH (LF)(SN), V+: JST B6P-VH (LF)(SN)
Signal Terminal
-
SPL
-
入力/出力端子
-
信号
-
取り付けレール
-
電線
AWG 22-18
保護構造
-
端子
-
質量
0.29 kg (Open Frame)
0.50 kg (Enclosed) (0.64 lb)
寸法
160 x 75 x 37 mm (Open Frame)
188 x 85 x 47 mm (Enclosed)
6.29" x 2.95" x 1.45" (Open Frame)
7.40" x 3.34" x 1.85" (Enclosed)
振動試験 (動作中)
IEC 60068-2-6, 10Hz to 55Hz @ 19.6m/S² (2G); 3 min period, 60 min per axis for all X, Y, Z direction
衝撃試験 (動作中)
-
動作温度
-10°C to +70°C
保管温度
-25°C to +75°C
パワーディレーティング
>50°C de-rate power by 2.5% /°C, <90Vac de-rate power by 2%/V
使用湿度
5 to 90% RH (Non-Condensing)
衝撃試験 (非作動)
IEC60068-2-27,196.1m/S² (20G), 11ms, once along X, Y, and Z axis
振動試験 (非作動)
-
保管湿度
-
動作高度
0 to 5,000 Meters (16,400 ft)
汚染度
-
バンプテスト(動作中)
-
過電圧カテゴリ
-
Corrosion
-
過電圧
27.6-33.6V, Latch Mode
過負荷/過電流
> 105% of rated load current, Hicc-up Mode, Non-Latching (Auto-Recovery)
過温度
Latch Mode
短絡
Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)
逆極性保護
-
保護等級
-
衝撃に対する保護
Class I with Primary Earth connection
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
> 200,000 hrs. as per JEITA RCR-9102B
キャパシタ予想寿命
10 years (115Vac, 50% load @ 40°C)
安全証明書
-
電気安全規格
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881)
cCSAus: CAN/CSA C22.2 No. 62368-1 and ANSI/UL 62368-1 (File No. E131881)
CB scheme: IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医療安全規格
-
ガルバニック絶縁
Input to Output: 3.0KVac
Input to Ground: 2.0KVac
Output to Ground: 0.5KVac
産業用制御装置
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
安全特別低電圧
SELV (EN 60950-1)
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016
and Electromagnetic Compatibility Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
エミッション
(CE&RE)
CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B
イミュニティ
EN 55024
高調波電流エミッション
IEC/EN/BS EN 61000-3-2, Class D
電圧変動とフリッカー
IEC/EN/BS EN 61000-3-3
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
