PJ-5V15W

基板型

PJ シリーズ

PJ-5V15W

出力電圧

5V

出力電力

15W

出力電流

3A

入力電圧

85-264Vac

寸法 (L x W x H)

87.5 x 50 x 22 mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)

質量

0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)

特長＆機能
  • Universal AC input voltage range
  • Low Inrush Current / Low Leakage Current
  • High efficiency
  • Conforms to harmonic current IEC/EN 61000-3-2, Class A
  • Conformal coating on PCBA to protect against chemical and dust pollutants
  • Versatile configuration options: Open Frame, L Frame, Enclosed
  • Long life capacitors


Model Description
PJ-5V15WBNA Open Frame
PJ-5V15WLNA L Frame
PJ-5V15WCNA Enclosed
アプリケーション


PJ-5V15W
PJ-5V15W

基板型

PJ シリーズ

PJ-5V15W

特長＆機能
  • Universal AC input voltage range
  • Low Inrush Current / Low Leakage Current
  • High efficiency
  • Conforms to harmonic current IEC/EN 61000-3-2, Class A
  • Conformal coating on PCBA to protect against chemical and dust pollutants
  • Versatile configuration options: Open Frame, L Frame, Enclosed
  • Long life capacitors


出力電圧

5V

出力電力

15W

出力電流

3A

入力電圧

85-264Vac

寸法

87.5 x 50 x 22 mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)

質量

0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)

アプリケーション
Model Description
PJ-5V15WBNA Open Frame
PJ-5V15WLNA L Frame
PJ-5V15WCNA Enclosed

ダウンロード

ダウンロード

Datasheet

Uploaded on 23-Mar-2023

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

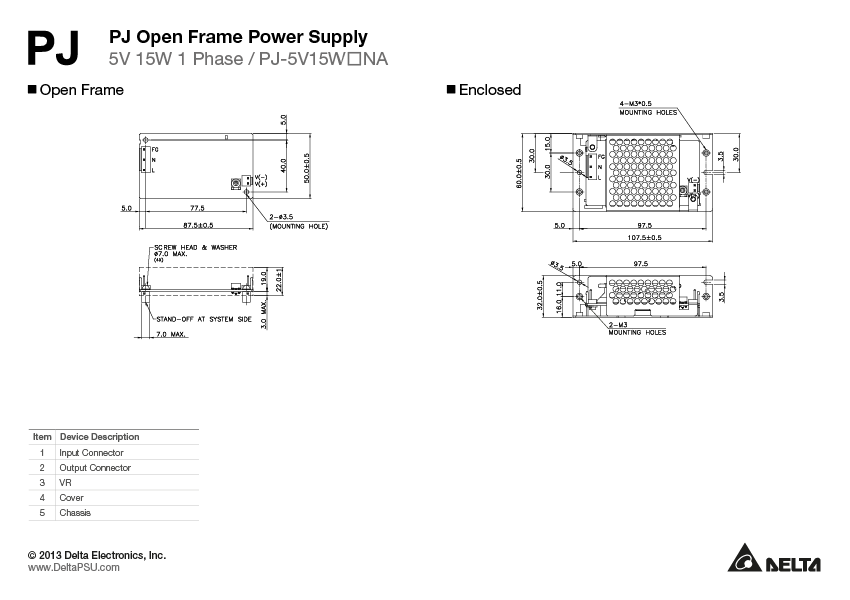

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 27-Jul-2021

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 29-Oct-2020

UL

Uploaded on 15-Dec-2020

Tech Specs

Tech Specs

出力電流
3A
出力電圧
5V
出力電圧範囲
出力電圧調整範囲
4.5-5.5Vdc
出力電力
15W
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
< 20mV (@ 100Vac @ 200Vac input, 100% load)
ロードレギュレーション
< 40mV (@ 100Vac @ 200Vac input, 100% load)
PARD
-
起動時間
200ms typ. @ 100Vac (100% load)
保持時間
20ms typ. @ 100Vac (100% load)
ダイナミックレスポンス
± 5% @ 0-50% load and 50-100% load
容量性負荷での起動
8,000µF Max
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
< 120 mVpp @ 0°C to 50°C,
< 160 mVpp @ -10°C to
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
-
パワーブーストの持続時間
-
パワーブーストの回復時間
-
入力電圧表記
100-240Vac
入力電圧範囲
85-264Vac
最大入力電圧
-
定格入力周波数
50-60Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
DC入力電圧範囲
-
入力電流
0.35A typ. @ 100Vac,
0.20A typ. @ 200Vac
入力電力(スタンバイモード)
-
100%負荷での効率
78.0% typ. @ 100Vac,
79.5% typ. @ 200Vac
突入電流
15A typ. @ 100Vac,
30A typ. @ 200Vac
充電時間
-
100%負荷での力率
-
漏洩電流
0.1mA @ 100Vac,
0.2mA @ 240Vac
電流
-
全高調波歪
-
消費電力
-
Efficiency @ 10% load
-
ケースシャーシ/カバー
SGCC
インディケータ
-
冷却方式
Convection
入力端子
JST B3P5-VH (LF)(SN)
出力端子
JST B2P-VH (LF)(SN)
Signal Terminal
-
SPL
-
入力/出力端子
-
信号
-
取り付けレール
-
電線
AWG 22-18
保護構造
-
端子
-
質量
0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)
寸法
87.5 x 50 x 22 mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)
振動試験 (動作中)
IEC 60068-2-6, Sine Wave: 10Hz to 55Hz @ 19.6m/S² (2G peak); 10 min per cycle, 60 min per axis for all X, Y, Z direction
衝撃試験 (動作中)
-
動作温度
-10°C to +70°C
保管温度
-25°C to +75°C
パワーディレーティング
> 50°C de-rate power by 2.5% / °C
< 90Vac de-rate power by 2% / V
使用湿度
5 to 90% RH (Non-Condensing)
衝撃試験 (非作動)
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
振動試験 (非作動)
-
保管湿度
-
動作高度
0 to 5,000 Meters (16,400 ft.)
汚染度
2
バンプテスト(動作中)
-
過電圧カテゴリ
-
Corrosion
-
過電圧
5.75-7.00V, Latch Mode
過負荷/過電流
> 105% of rated load current, Hicc-up Mode, Non-Latching (Auto-Recovery)
過温度
Latch Mode
短絡
Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)
逆極性保護
-
保護等級
-
衝撃に対する保護
Class I with Primary Earth connection
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
> 200,000 hrs. as per JEITA RCR-9102B
キャパシタ予想寿命
10 years (115 Vac, 50% load @ 40°C)
安全証明書
-
電気安全規格
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognizedP: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医療安全規格
-
ガルバニック絶縁
Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac
産業用制御装置
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
安全特別低電圧
-
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
エミッション
CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B
イミュニティ
EN/BS EN 55024
高調波電流エミッション
IEC/EN/BS EN 61000-3-2, Class A
電圧変動とフリッカー
IEC/EN/BS EN 61000-3-3
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
