PJT-27V150WBNA

基板型

PJT シリーズ

PJT-27V150WBNA

出力電圧

27V,12V

出力電力

150W

出力電流

5.55A,0.5A

入力電圧

85-264Vac

寸法 (L x W x H)

127.6 x 76.2 x 36.5 mm

5.02” x 3.00” x 1.44”

単位重量

0.37 kg (0.82 lb)

主な特長・機能

汎用AC入力範囲
標準的な工業用フットプリント3” x 5”
内蔵アクティブPFC、最大89.5% efficiency
電源ブースト 27V時に6.48A（175W）を5秒間
高調波電流に関するIEC/EN 61000-3-2、クラス Aに適合
対流冷却150W、動作温度範囲-10°C～+50°C
内蔵スタンバイ出力12V/0.5A
Telcordia SR-332に準拠した高MTBF > 700,000時間

** NRND **

PJT-27V150WBNA

Recommended Model: PMT-12V350W2BR

アプリケーション

基板型

PJT シリーズ

PJT-27V150WBNA

主な特長・機能

汎用AC入力範囲
標準的な工業用フットプリント3” x 5”
内蔵アクティブPFC、最大89.5% efficiency
電源ブースト 27V時に6.48A（175W）を5秒間
高調波電流に関するIEC/EN 61000-3-2、クラス Aに適合
対流冷却150W、動作温度範囲-10°C～+50°C
内蔵スタンバイ出力12V/0.5A
Telcordia SR-332に準拠した高MTBF > 700,000時間

** NRND **

PJT-27V150WBNA

Recommended Model: PMT-12V350W2BR

出力電圧

27V,12V

出力電力

150W

出力電流

5.55A,0.5A

入力電圧

85-264Vac

寸法

127.6 x 76.2 x 36.5 mm

5.02” x 3.00” x 1.44”

単位重量

0.37 kg (0.82 lb)

アプリケーション

ダウンロード

Datasheet

アップロード日 28-Oct-2021

Manual

アップロード日 11-Sep-2020


アップロード日 30-Mar-2025

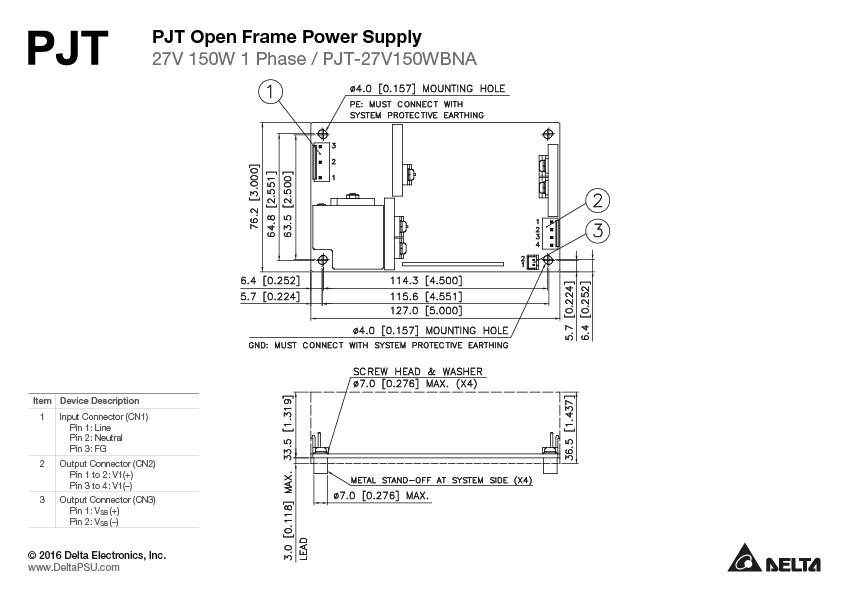

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

アップロード日 03-Dec-2020

EAC

アップロード日 22-Apr-2020

REACH

アップロード日 08-May-2024

RoHS

アップロード日 27-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 03-Dec-2020

UKCA

アップロード日 28-Oct-2021

アップロード日 03-Dec-2020

GUIソフトウェア

技術仕様

出力電流

5.55A,0.5A

出力電圧

27V,12V

出力電力

150W

ラインレギュレーション

< 0.5% (@ 90-264Vac input, 100% load)

ロードレギュレーション

< 1.0% (@ 90-264Vac input, 0-100% load)

PARD

V1: < 150mVpp, VSB: < 75mVpp

起動時間

< 1500ms @ 115Vac & 230Vac (100% load)

保持時間

> 40ms@ 115Vac & 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 85-264Vac input, 0-100% load
(Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 1KHz)

容量性負荷での起動

V1: 3,000uF Max, VSB: NA

立ち上がり時間

< 100ms @ 115Vac & 230Vac (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

入力電流

< 1.80A @115Vac, < 0.9A @ 230Vac

100%負荷での効率

> 88.5% @ 115Vac , > 89.5% @ 230Vac

突入電流

< 50A@115Vac, < 100A@ 230Vac

100%負荷での力率

> 0.99 @ 115Vac, > 0.93 @ 230Vac

漏洩電流

< 0.25mA@264Vac

消費電力

No Load: < 0.4W @ 115Vac, < 0.6W @ 230Vac
100% Load: < 17W @ 115Vac, < 19W @ 230Vac

ケースシャーシ/カバー -
インディケータ -
冷却方式 Convection
入力端子 -
出力端子 -
信号端子 -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 0.37 kg (0.82 lb)	寸法 127.6 x 76.2 x 36.5 mm 5.02” x 3.00” x 1.44”

振動試験 (動作中)

IEC 60068-2-6, 10Hz to 150Hz @ 25m/S? (2.5G peak); displacement of 0.35mm; 90 min per axis for all X, Y, Z direction

動作温度

-10°C to +70°C

保管温度

-40°C to +85°C

パワーディレーティング

Temperature: > 50°C de-rate power by 2.5% / °C
Input Voltage: < 90Vac de-rate power by 2.0% / °C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC 60068-2-27, Half Sine 50G for a duration of 11ms, 3 times per direction, 9 times in total

動作高度

0 to 5,000 Meters (16,400 ft.)

汚染度

過電圧カテゴリ

過電圧

V1: < 36V, SELV Output, Latch Mode
VSB: < 19V, SELV Output, Hiccup Mode, Non-Latching (Auto-Recovery)

過負荷/過電流

Hiccup Mode, Non-Latching (Auto-Recovery)
- V1: Range of 7.5-8.8A, when VSB is operating at rated output current. Protects only V1 and VSB continues operate
- VSB: Range of 0.6-1.1A, when V1 is operating at rated output current. Protects only VSB an

過温度

< 75°C Surrounding Air Temperature @ 100% load, Only V1 shuts down in Latch Mode, VSB continuous to operate

短絡

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
- V1: short circuit, VSB: still continuously operating
- V1: still continuously operating, VSB: short circuit

衝撃に対する保護

Class I with PE connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1
UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0KVac
Input to FG: 1.5KVac
Output to FG: 0.5KVac

安全特別低電圧

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

エミッション

Generic Standards: CISPR 22, CISPR 32, EN/BS EN 55022,
EN/BS EN 55032, FCC Title 47: Class B

イミュニティ

Generic Standards: EN/BS EN 55024

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
