Delta PMC-05V015W1AA 5V 15W 3A ユニット型 PMC Series

ダウンロード

Datasheet

アップロード日 17-May-2024

Manual

アップロード日 22-Apr-2020


アップロード日 23-Jun-2025

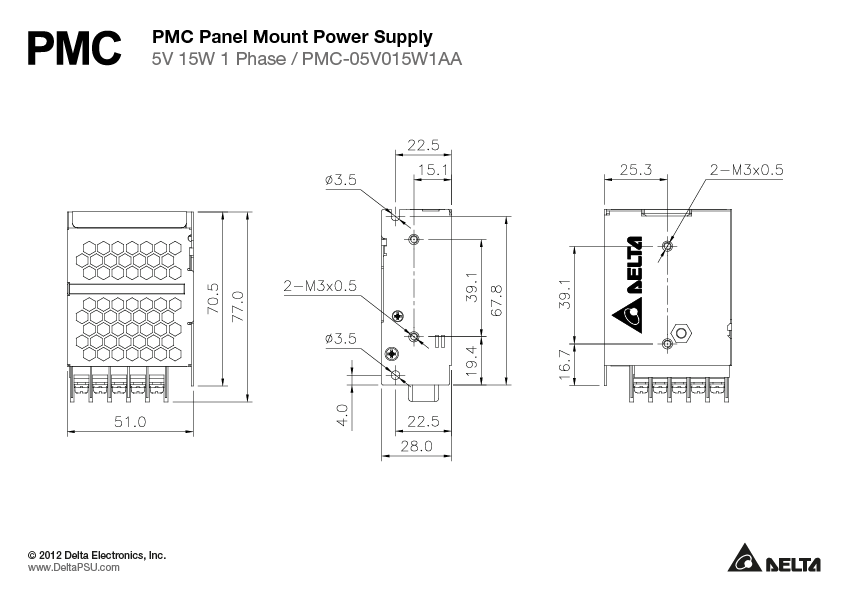

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

BIS

アップロード日 17-May-2024

アップロード日 30-Nov-2020

CCC

アップロード日 09-Nov-2022

アップロード日 30-Nov-2020

EAC

アップロード日 22-Apr-2020

アップロード日 24-Feb-2021

REACH

アップロード日 08-May-2024

RoHS

アップロード日 27-May-2024

SIQ

アップロード日 30-Nov-2020

TSCA

アップロード日 15-Nov-2023

UKCA

アップロード日 29-Sep-2021

アップロード日 30-Nov-2020

GUIソフトウェア

技術仕様

出力電流

出力電圧

出力電圧調整範囲

4.75-5.5Vdc

出力電力

15W

ラインレギュレーション

< 0.5% (@ 85-264Vac input, 100% load)

ロードレギュレーション

< 1.0% (@ 85-264Vac input, 0-100% load)

PARD

< 70mVpp

起動時間

< 2000ms @ nominal input (100% load)

保持時間

> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 50Hz)

容量性負荷での起動

3,000µF Max

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

定格DC入力電圧

125-250Vdc

DC入力電圧範囲

125-375Vdc

入力電流

< 0.4A @ 115Vac,
< 0.22A @ 230Vac

100%負荷での効率

> 80% @ 115Vac & 230Vac

突入電流

< 30A @ 115Vac,
< 65A @ 230Vac

100%負荷での力率

Conform to EN61000-3-2

漏洩電流

< 1mA @ 240Vac

消費電力

0% load: < 0.3W @ 115Vac & 230Vac
100% load: < 3.7W @ 115Vac & 230Vac

ケースシャーシ/カバー SECC Steel
インディケータ Green LED DC OK
冷却方式 Convection
入力端子 -
出力端子 -
信号端子 -
SPL <40dBA
入力/出力端子 M2 x 5 Pins (Rated 300V/10A)
信号 -
取り付けレール -
電線 AWG 20-16
保護構造 -
端子 -
単位重量 0.16 kg (0.35 lb)	寸法 77 x 51 x 28 mm 3.03” x 2.01” x 1.10”

動作温度

-10°C to +70°C

保管温度

-25°C to +85°C

パワーディレーティング

> 60°C de-rate power by 2.5% /°C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 1 times per direction, 6 times in total

振動試験 (非作動)

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

動作高度

0 to 3,000 Meters (9,840 ft)

汚染度

バンプテスト(動作中)

IEC 60068-2-29, Half Sine Wave: 10G for a duration of 11ms, 1,000 times per direction, 6,000 times in total

過電圧カテゴリ

過電圧

6.5V +20%/-10%, SELV output, Hiccup Mode, Non-Latching (Auto-Recovery).

過負荷/過電流

> 120% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery).

過温度

< 80°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)

短絡

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332 I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

SIQ Bauart : EN 62368-1
UL/cUL recognized : UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme : IEC 60950-1, IEC 62368-1
CCC: GB/T 9254.1, GB 17625.1 and GB 4943.1 仅适用于海拔 2000m 以下地区安全使用
BIS: IS 13252 (Part 1)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5 KVac

安全特別低電圧

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

エミッション

CE & RE : Generic Standards: CISPR32, EN/BS EN 55032, KN 32,
FCC Title 47: Class B

イミュニティ

Generic Standards: EN/BS EN 55024, KN 35

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3

(/3) 選択したアイテム

PMC-05V015W1AA

ユニット型

PMC シリーズ

PMC-05V015W1AA

出力電圧

出力電力

出力電流

入力電圧

寸法 (L x W x H)

単位重量

主な特長・機能

アプリケーション

PMC-05V015W1AA

PMC-05V015W1AA

ユニット型

PMC シリーズ

PMC-05V015W1AA

主な特長・機能

出力電圧

出力電力

出力電流

入力電圧

寸法

単位重量

アプリケーション

ダウンロード

ダウンロード

技術仕様

技術仕様

お問い合わせフォーム

お問い合わせフォーム
