PMC-05V050W1AA

ユニット型

PMC シリーズ

PMC-05V050W1AA

出力電圧

出力電力

50W

出力電流

10A

入力電圧

85-264Vac

寸法 (L x W x H)

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

質量

0.26 kg (0.57 lb)

特長＆機能

Universal AC input voltage range
Power will not de-rate for the entire input voltage range
Full corrosion resistant aluminium casing
Conforms to harmonic current IEC/EN 61000-3-2, Class A
High MTBF > 700,000 hrs. as per Telcordia SR-332
Safety approval according to IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 and EMI to EN 55032, Class B

** 製造中止（EOL）製品 **

代替製品: PMT-5V50W1AA

アプリケーション

ユニット型

PMC シリーズ

PMC-05V050W1AA

特長＆機能

Universal AC input voltage range
Power will not de-rate for the entire input voltage range
Full corrosion resistant aluminium casing
Conforms to harmonic current IEC/EN 61000-3-2, Class A
High MTBF > 700,000 hrs. as per Telcordia SR-332
Safety approval according to IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 and EMI to EN 55032, Class B

** 製造中止（EOL）製品 **

代替製品: PMT-5V50W1AA

出力電圧

出力電力

50W

出力電流

10A

入力電圧

85-264Vac

寸法

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

質量

0.26 kg (0.57 lb)

アプリケーション

ダウンロード

Datasheet

Uploaded on 17-Aug-2021

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

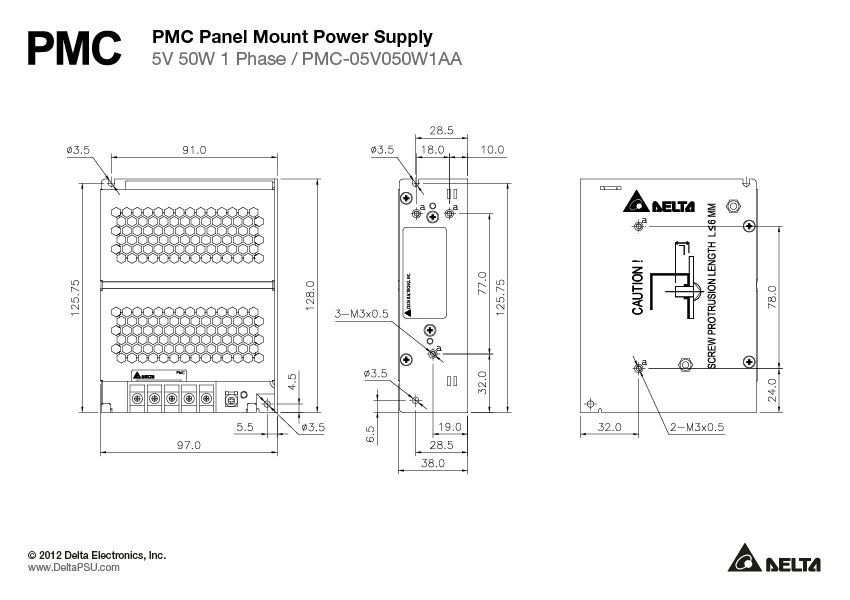

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認証

Uploaded on 30-Nov-2020

CCC

Uploaded on 22-Apr-2020

Uploaded on 30-Nov-2020

EAC

Uploaded on 22-Apr-2020

Uploaded on 01-Mar-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 30-Nov-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 17-Aug-2021

Uploaded on 30-Nov-2020

GUIソフトウェア

Tech Specs

出力電流

10A

出力電圧

出力電圧調整範囲

4.75-5.5Vdc

出力電力

50W

ラインレギュレーション

< 0.5% (@ 85-264Vac input, 100% load)

ロードレギュレーション

< 1.0% (@ 85-264Vac input, 0-100% load)

PARD

< 70mVpp

起動時間

< 2000ms @ nominal input (100% load)

保持時間

> 15ms @ 115Vac, >80ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)

容量性負荷での起動

8,000µF Max

立ち上がり時間

< 30ms @ nominal input (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

定格DC入力電圧

125-250Vdc

DC入力電圧範囲

125-375Vdc

入力電流

< 1.1A @ 115Vac,
< 0.7A @ 230Vac

100%負荷での効率

> 79.0% @ 115Vac & 230Vac

突入電流

< 30A @ 115Vac,
< 65A @ 230Vac

100%負荷での力率

Conform to EN61000-3-2

漏洩電流

< 1mA @ 240Vac

消費電力

0% load: < 1.2W @ 115Vac, < 1.7W @ 230Vac
100% load: < 13.2W @ 115Vac & 230Vac

ケースシャーシ/カバー Aluminium
インディケータ Green LED DC OK
冷却方式 Convection
入力端子 -
出力端子 -
Signal Terminal -
SPL <40dBA
入力/出力端子 M3.5 x 5 Pins (Rated 300VAC/15A)
信号 -
取り付けレール -
電線 AWG 20-14
保護構造 -
端子 -
質量 0.26 kg (0.57 lb)	寸法 128 x 97 x 38 mm 5.04” x 3.82” x 1.50”

動作温度

-10°C to +70°C

保管温度

-25°C to +85°C

パワーディレーティング

> 50°C de-rate power by 2.5% /°C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 1 times per direction, 6 times in total

振動試験 (非作動)

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

動作高度

0 to 3,000 Meters (9,840 ft)

汚染度

バンプテスト(動作中)

IEC 60068-2-29, Half Sine Wave: 10G for a duration of 11ms, 1,000 times per direction, 6,000 times in total

過電圧カテゴリ

過電圧

< 6.5V ±10%,, SELV output, Hiccup Mode, Non-Latching (Auto-Recovery).

過負荷/過電流

> 120% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery).

過温度

< 75°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)

短絡

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332 I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

SIQ Bauart : EN 60950-1, EN 62368-1
UL/cUL recognized : UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme : IEC 60950-1, IEC 62368-1
KC : K 60950-1
CCC : GB/T9254, GB17625.1 and GB4943.1 仅适用于海拔 2000m 以下地区安全使用

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5 KVac

安全特別低電圧

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

K 60950-1

エミッション

(CE & RE)
Generic Standards: CISPR32, EN/BS EN 55032, KN32, FCC Title 47: Class B

イミュニティ

Generic Standards: EN/BS EN 55024, KN35

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
