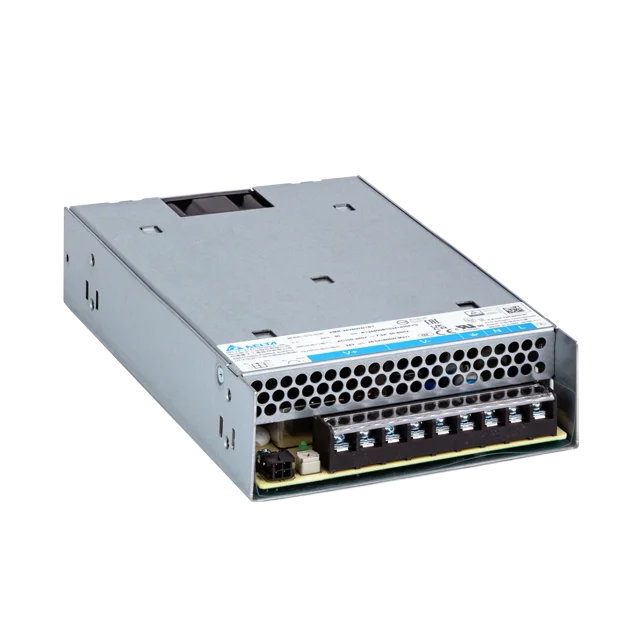

PMC-24V150W2AA

ユニット型

PMC シリーズ

PMC-24V150W2AA

出力電圧

24V

出力電力

150W

出力電流

6.25A

入力電圧

180-264Vac

寸法 (L x W x H)

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

質量

0.50 kg (1.10 lb)

特長＆機能

High line AC input range from 180Vac to 264Vac without power de-rating
Full Aluminum casing for light weight and corrosion resistant handling
High MTBF > 700,000 hrs. as per Telcordia SR-332
Overvoltage / Overcurrent / Over Temperature Protections
Certified according to IEC/EN/UL 62368-1

** 製造中止（EOL）製品 **

代替製品: PMT-24V150W2BA

アプリケーション

ユニット型

PMC シリーズ

PMC-24V150W2AA

特長＆機能

High line AC input range from 180Vac to 264Vac without power de-rating
Full Aluminum casing for light weight and corrosion resistant handling
High MTBF > 700,000 hrs. as per Telcordia SR-332
Overvoltage / Overcurrent / Over Temperature Protections
Certified according to IEC/EN/UL 62368-1

** 製造中止（EOL）製品 **

代替製品: PMT-24V150W2BA

出力電圧

24V

出力電力

150W

出力電流

6.25A

入力電圧

180-264Vac

寸法

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

質量

0.50 kg (1.10 lb)

アプリケーション

ダウンロード

Datasheet

Uploaded on 22-Sep-2021

Manual

Uploaded on 17-Nov-2020


Uploaded on 06-Jun-2024

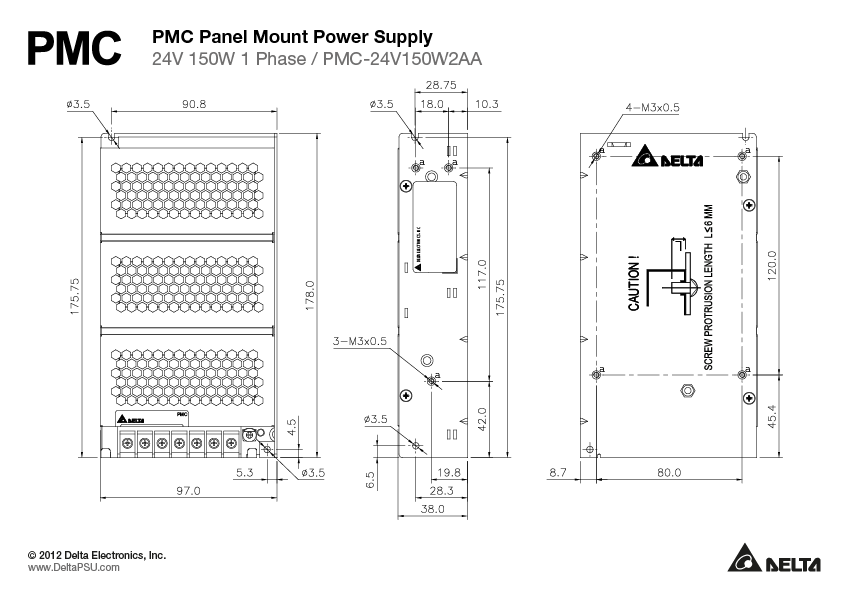

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認証

Uploaded on 16-Nov-2020

CCC

Uploaded on 22-Apr-2020

Uploaded on 17-Nov-2020

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 16-Nov-2020

UKCA

Uploaded on 22-Sep-2021

Uploaded on 16-Nov-2020

GUIソフトウェア

Tech Specs

出力電流

6.25A

出力電圧

24V

出力電圧調整範囲

22-28Vdc

出力電力

150W

ラインレギュレーション

< 0.5% typ. (@ 85-264Vac input, 100% load)

ロードレギュレーション

< 1% typ. (@ 170-264Vac input, 0-100% load)

PARD

<100mVpp

起動時間

< 1000ms @ nominal input (100% load)

保持時間

> 20ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 170-264 Vac input, 0-100% load
(Slew Rate: 0.1 A/μs, 50% duty cycle @ 5 Hz)

容量性負荷での起動

8,000µF Max

Residual Ripple/PARD (20MHz)

<100 mVpp

立ち上がり時間

< 30ms @ nominal input (100% load)

入力電圧表記

200-240Vac

入力電圧範囲

180-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

定格DC入力電圧

220-250Vdc

DC入力電圧範囲

220-375Vdc

入力電流

< 1.60A @ 230Vac

100%負荷での効率

> 87.0% @ 230Vac

突入電流

< 120A @ 230Vac

100%負荷での力率

Conform to EN61000-3-2, Class A

漏洩電流

< 1mA @ 240Vac

ケースシャーシ/カバー Aluminium
インディケータ Green LED (DC OK)
冷却方式 Convection
入力端子 -
出力端子 -
Signal Terminal -
SPL <40dBA
入力/出力端子 M3.5 x 7 Pins (Rated 300V/15A)
信号 -
取り付けレール -
電線 AWG 20-14
保護構造 -
端子 -
質量 0.50 kg (1.10 lb)	寸法 178 x 97 x 38 mm 7.01” x 3.82” x 1.50”

動作温度

-10°C to +70°C

保管温度

-25°C to +85°C

パワーディレーティング

> 50°C de-rate power by 2.5% /°C

使用湿度

< 95% RH

衝撃試験 (非作動)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 1 times per direction, 6 times in total

振動試験 (非作動)

IEC60068-2-6, 10Hz to 500Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

汚染度

過電圧

< 32V ±10%, SELV output, Hicc-up Mode, Non-Latching (Auto recovery).

過負荷/過電流

> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery).

過温度

< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-recovery).

短絡

Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed).

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 700,000 hrs. per Telcordia SR-332

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 62368-1
UL/cUL recognizedP: UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB/T9254, GB 17625.1 and GB 4943.1
仅适用于海拔 2000m 以下地区安全使用

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 500 Vac

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

エミッション

Generic Standards: CISPR32, EN/BS EN 55032,
FCC Title 47: Class B, GB 9254

イミュニティ

Generic Standards: EN/BS EN 55024

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
