Delta PMC-24V600W1BA 24V 600W 25A ユニット型 PMC Series

ダウンロード

Datasheet

Uploaded on 05-Jul-2022

Manual

Uploaded on 11-Jun-2020


Uploaded on 06-Jun-2024

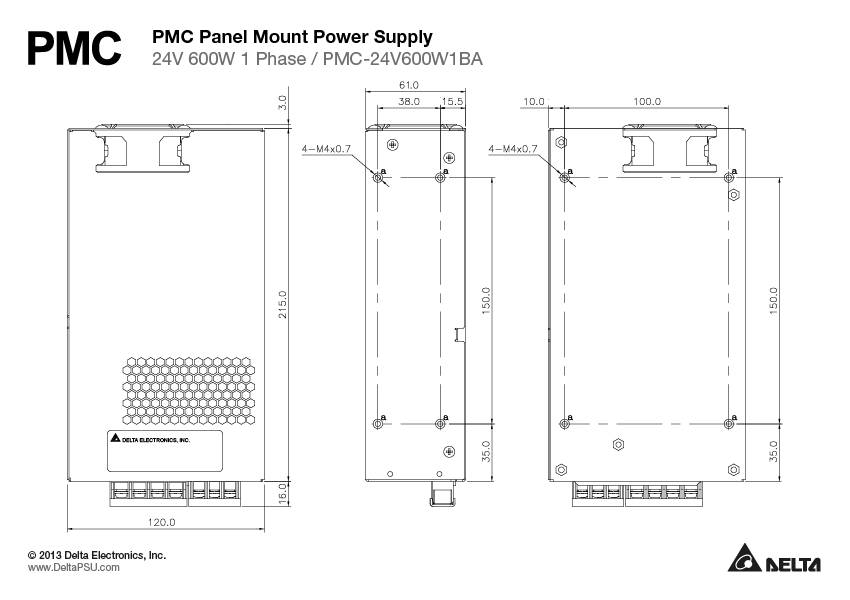

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認証

Uploaded on 26-Nov-2020

Uploaded on 02-Dec-2022

EAC

Uploaded on 22-Apr-2020

Uploaded on 29-Jul-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 26-Nov-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 29-Jul-2021

Uploaded on 26-Nov-2020

GUIソフトウェア

Tech Specs

出力電流

25A

出力電圧

24V

出力電圧調整範囲

21.6-26.4Vdc

出力電力

600W

ラインレギュレーション

< 0.4% typ. (@ 115 & 240Vac input, 100% load)

ロードレギュレーション

< 0.625% typ. (@ 115 & 240Vac input, 100% load)

PARD

< 180mVpp @ 0°C to 50°C,
< 240mVpp @ -20°C to 0°C

起動時間

< 800ms @ 230Vac (100% load)

保持時間

> 20ms @ 115Vac & 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 0-50% load and 50-100% load

容量性負荷での起動

10,000μF Max

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

定格DC入力電圧

142-340Vdc

DC入力電圧範囲

120-370Vdc
(Refer to the Output De-rating VS. Input Voltage graph)

入力電流

< 6.50A @ 115Vac,
< 3.20A @ 230Vac

100%負荷での効率

> 86.0% @ 115Vac, > 89.0% @ 230Vac

突入電流

< 20A @ 115Vac,
< 40A @ 230Vac

100%負荷での力率

> 0.99 @ 115Vac,
> 0.94 @ 230Vac

漏洩電流

< 1.5mA

ケースシャーシ/カバー SECC
インディケータ 1.60 kg (3.53 lb) Green LED (DC OK)
冷却方式 Forced Cooling (Built-in Fan)
入力端子 3 Pins (Rated 300V/20A)
出力端子 4 Pins (Rated 300V/25A)
Signal Terminal -
SPL < 52dBA
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
質量 1.60 kg (3.53 lb)	寸法 215 x 120 x 61 mm 8.46” x 4.72” x 2.40”

動作温度

-20°C to +70°C

保管温度

-20°C to +75°C

パワーディレーティング

> 50°C de-rate power by 2.5% / °C,
< 115Vac de-rate power by 0.67% / 1V

使用湿度

20-90% RH

衝撃試験 (非作動)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms, 1 times per direction, 2 times in total

振動試験 (非作動)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

汚染度

過電圧

27.6-33.6V, SELV Output, Latch-off Mode

過負荷/過電流

> 180% of rated load @ Vin ≥115Vac, Hicc-up Mode, Non-Latching (Auto-Recovery)

過温度

< 70°C Surrounding Air Temperature @ 100% load, Latch-off Mode

短絡

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 300,000 hrs. as per Tel cordia SR-332

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

SIQ Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac

安全特別低電圧

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

K 60950-1

エミッション

Generic Standards:
CISPR 32, EN/BS EN 55032, CISPR 11, EN/BS EN 55011, FCC Title 47, VCCI*: Class B

イミュニティ

Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-2

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
