PMF-24V320WCGB

ユニット型

PMF シリーズ

PMF-24V320WCGB

出力電圧

24V

出力電力

320W

出力電流

13.33A

入力電圧

85-264Vac

寸法 (L x W x H)

215 x 115 x 50 mm

8.46” x 4.53” x 1.97”

質量

0.84 kg (1.85 lb)

特長＆機能

Universal AC input voltage
Built-in active PFC and fan speed control
Full corrosion resistant aluminium chassis
Conforms to harmonic current IEC/EN/BS EN 61000-3-2, Class A and Class D
Cold start -20°C at 100% load (320W)
Remote ON/OFF is available as an option

** NRND **

PMF-24V320WCGR, PMF-24V320WCAB, PMF-24V320WCAR

推奨製品: PMR-24V320W1AT

Optional Models

Model	Description
PMF-24V320WCGR	Front face connector, remote ON/OFF
PMF-24V320WCAB	Terminal block
PMF-24V320WCAR	Terminal block, remote ON/OFF

アプリケーション

ユニット型

PMF シリーズ

PMF-24V320WCGB

特長＆機能

Universal AC input voltage
Built-in active PFC and fan speed control
Full corrosion resistant aluminium chassis
Conforms to harmonic current IEC/EN/BS EN 61000-3-2, Class A and Class D
Cold start -20°C at 100% load (320W)
Remote ON/OFF is available as an option

** NRND **

PMF-24V320WCGR, PMF-24V320WCAB, PMF-24V320WCAR

推奨製品: PMR-24V320W1AT

出力電圧

24V

出力電力

320W

出力電流

13.33A

入力電圧

85-264Vac

寸法

215 x 115 x 50 mm

8.46” x 4.53” x 1.97”

質量

0.84 kg (1.85 lb)

アプリケーション

Optional Models

Model	Description
PMF-24V320WCGR	Front face connector, remote ON/OFF
PMF-24V320WCAB	Terminal block
PMF-24V320WCAR	Terminal block, remote ON/OFF

ダウンロード

Datasheet

Uploaded on 27-Jun-2022

Manual

Uploaded on 22-Apr-2020


Uploaded on 10-Oct-2024

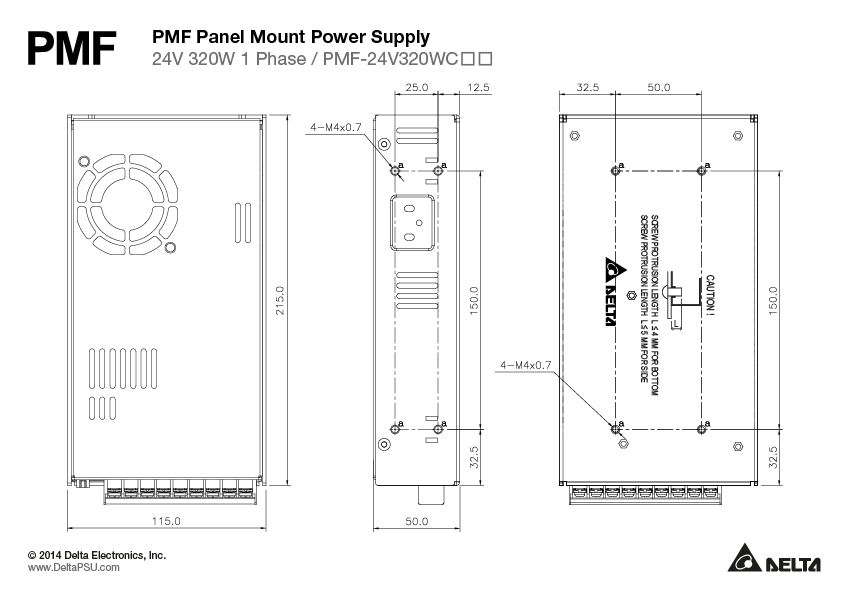

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認証

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 06-Jul-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 10-Nov-2020

Uploaded on 22-Apr-2020

GUIソフトウェア

Tech Specs

出力電流

13.33A

出力電圧

24V

出力電圧調整範囲

21.6-26.4Vdc

出力電力

320W

ラインレギュレーション

± 0.2% typ. (@ 115Vac & 230Vac)

ロードレギュレーション

± 1.0% typ. (@ 115Vac & 230Vac)

PARD

< 150mVpp @ 25°C
< 300mVpp @ -10°C

起動時間

2500ms typ. @ 115Vac,
800ms typ. @ 230Vac (100% load)

保持時間

20ms typ. @ 115Vac & 230Vac

ダイナミックレスポンス

± 5% (2.4V pk-pk) @ 115Vac & 230Vac (0-100% load)

容量性負荷での起動

8,000µF Max

リモートON/OFFコントロール

CN102
Output ON: 5-12.5 V
Output OFF: 0-0.5 V

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

入力周波数範囲

47-63Hz

入力電流

< 5.00A @ 115Vac,
< 2.50A @ 230Vac

100%負荷での効率

87.0% typ. @ 230Vac

100%負荷での力率

0.98 typ. @ 115Vac,
0.95 typ. @ 230Vac

漏洩電流

< 1mA @ 240Vac

ケースシャーシ/カバー Aluminium
インディケータ -
冷却方式 Forced Cooling
入力端子 -
出力端子 -
Signal Terminal -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
質量 0.84 kg (1.85 lb)	寸法 215 x 115 x 50 mm 8.46” x 4.53” x 1.97”

動作温度

-10°C to +70°C (Cold start at -20°C)

保管温度

-25°C to +85°C

パワーディレーティング

> 50°C de-rate power by 2.5% / °C
< 100Vac de-rate power by 1.33% / 1V

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions

振動試験 (非作動)

IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction

過電圧

27.6-32.4V, Latch Mode (AC power is recycled)

過負荷/過電流

105-150%, Hiccup Mode, Non-Latching (Auto-Recovery)

過温度

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

短絡

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

衝撃に対する保護

Class I with PE(Primary Earth) connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C

電気安全規格

TUV Bauart:EN 60950-1, EN 62368-1
UL/cUL recognized:UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395)
UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme:IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac

安全特別低電圧

SELV (EN 60950-1)

UKCA

In conformance with Electromagnetic Compatibility Regulations 2016
and Electrical Equipment (Safety) Regulations 2016

エミッション

CISPR 22, EN/BS EN 55022, FCC Title 47: Class B

イミュニティ

EN/BS EN 55024

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A and Class D

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
