PMR-4V320WCAA

ユニット型

PMR シリーズ

PMR-4V320WCAA

出力電圧

4.2V

出力電力

252W

出力電流

60A

入力電圧

88-264Vac

寸法 (L x W x H)

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

質量

0.76 kg (1.68 lb)

特長＆機能
  • Universal AC input voltage
  • Full corrosion resistant aluminium case and chassis
  • Built-in active PFC and conforms to harmonic current IEC/EN 61000-3-2, Class A and Class D
  • Low profile design for 1U installation and automatic fan speed control
  • High MTBF > 700,000 hrs. as per Telcordia SR-332
  • Short Circuit / Overvoltage / Overload / Over Temperature Protections


Model Description
PMR-4V320WCGA Front face connector
アプリケーション


PMR-4V320WCAA
PMR-4V320WCAA

ユニット型

PMR シリーズ

PMR-4V320WCAA

特長＆機能
  • Universal AC input voltage
  • Full corrosion resistant aluminium case and chassis
  • Built-in active PFC and conforms to harmonic current IEC/EN 61000-3-2, Class A and Class D
  • Low profile design for 1U installation and automatic fan speed control
  • High MTBF > 700,000 hrs. as per Telcordia SR-332
  • Short Circuit / Overvoltage / Overload / Over Temperature Protections


出力電圧

4.2V

出力電力

252W

出力電流

60A

入力電圧

88-264Vac

寸法

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

質量

0.76 kg (1.68 lb)

アプリケーション
Model Description
PMR-4V320WCGA Front face connector

ダウンロード

ダウンロード

Datasheet

Uploaded on 06-May-2024

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

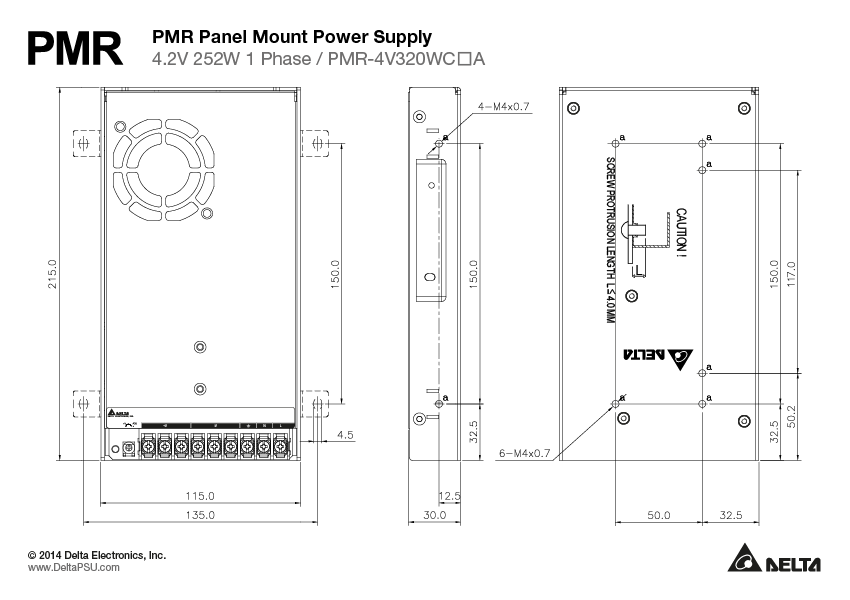

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 22-Apr-2020

CCC

Uploaded on 22-Apr-2020

CE

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

出力電流
60A
出力電圧
4.2V
出力電圧範囲
出力電圧調整範囲
3.78-4.62Vdc
出力電力
252W
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
± 0.5% typ. (@ 115Vac & 230Vac, 100% load)
ロードレギュレーション
± 1.0% typ. (@ 115Vac & 230Vac, 0-100% load)
PARD
< 150mVpp@ 25°C
< 300mVpp @ -10°C
起動時間
3000ms typ. @ 115Vac,
1500ms typ. @ 230Vac (100% load)
保持時間
8ms typ. @ 115Vac & 230Vac
ダイナミックレスポンス
± 1500mVpp @ 10-50% load and 50-100% load
容量性負荷での起動
8,000μF Max
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
-
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
-
パワーブーストの持続時間
-
パワーブーストの回復時間
-
入力電圧表記
100-240Vac
入力電圧範囲
88-264Vac
最大入力電圧
-
定格入力周波数
50-60Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
DC入力電圧範囲
-
入力電流
< 3.00A@115Vac, < 1.50A @ 230Vac
入力電力(スタンバイモード)
-
100%負荷での効率
80.5% typ. @ 115Vac, 83.5% typ. @ 230Vac
突入電流
< 20A @ 115Vac, < 40A @ 230Vac
充電時間
-
100%負荷での力率
0.98 typ. @ 115Vac, 0.95 typ. @ 230Vac
漏洩電流
< 0.5mA @ 240Vac
電流
-
全高調波歪
-
消費電力
-
Efficiency @ 10% load
-
ケースシャーシ/カバー
Aluminium
インディケータ
Green LED (DC OK)
冷却方式
Forced Cooling, automatic fan speed control
入力端子
-
出力端子
-
Signal Terminal
-
SPL
-
入力/出力端子
-
信号
-
取り付けレール
-
電線
-
保護構造
-
端子
-
質量
0.76 kg (1.68 lb)
寸法
215 x 115 x 30 mm
8.46” x 4.53” x 1.18”
振動試験 (動作中)
-
衝撃試験 (動作中)
-
動作温度
-10°C to +70°C (Cold start at -30°C)
保管温度
-40°C to +85°C
パワーディレーティング
> 50°C de-rate power by 2.5% / °C
< 100Vac de-rate power by 2.08% / 1V
使用湿度
5 to 95% RH (Non-Condensing)
衝撃試験 (非作動)
IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions
振動試験 (非作動)
IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction
保管湿度
-
動作高度
-
汚染度
-
バンプテスト(動作中)
-
過電圧カテゴリ
-
Corrosion
-
過電圧
4.83-6.30V, Latch Mode (AC power is recycled)
過負荷/過電流
105-150%, Hiccup Mode, Non-Latching
(Auto-Recovery)
過温度
Hiccup Mode, Non-Latching
(Auto-Recovery)
短絡
Hiccup Mode, Non-Latching
(Auto-Recovery)
逆極性保護
-
保護等級
-
衝撃に対する保護
Class I with PE connection
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C
キャパシタ予想寿命
-
安全証明書
-
電気安全規格
-
CE
In conformance with EMC Directive 2004/108/EC and Low Voltage Directive 2006/95/EC
医療安全規格
-
ガルバニック絶縁
-
産業用制御装置
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
安全特別低電圧
-
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
-
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
エミッション
CISPR 22, EN 55022, FCC Title 47: Class B
イミュニティ
EN 55024
高調波電流エミッション
IEC/EN 61000-3-2, Class A and Class D
電圧変動とフリッカー
IEC/EN 61000-3-3
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
