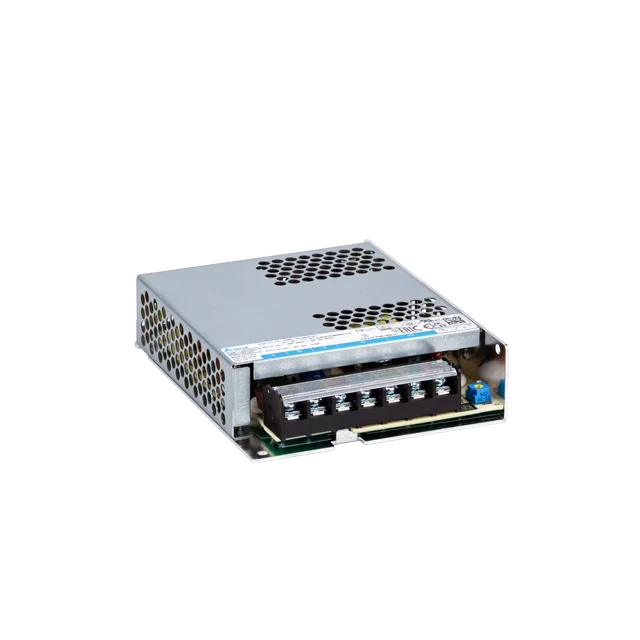

PMT-48V200W2BR

ユニット型

PMT2 シリーズ

PMT-48V200W2BR

出力電圧

48V

出力電力

211.2W

出力電流

0-4.4A

入力電圧

90-132 Vac, 180-264 Vac (Selectable by Switch)

寸法 (L x W x H)

159 x 97 x 30 mm

6.26” x 3.82” x 1.18”

単位重量

0.42 kg (0.93 lb)

主な特長・機能
  • IEC/EN/BS EN 60335-1、IEC/EN/BS EN 61558-1、IEC/EN/BS EN 61558-2-16に準拠した汚染度3の家電製品認証
  • スイッチで選択可能なAC入力電圧範囲 (90-132Vac, 180-264Vac)
  • 無負荷電力消費量 < 0.5W
  • 薄型設計：高さ30mm
  • 過電圧 カテゴリIII
  • 幅広い動作温度 -30°C～70°C（コールドスタート -40°Cに対応)
  • 高調波電流に関するIEC/BS EN/EN 61000-3-2、クラス Aに適合
  • Telcordia SR-332に準拠した高MTBF > 700,000時間
モデル 説明
PMT-48V200W2BM UL approval
アプリケーション
PMT-48V200W2BR
PMT-48V200W2BR

ユニット型

PMT2 シリーズ

PMT-48V200W2BR

主な特長・機能
  • IEC/EN/BS EN 60335-1、IEC/EN/BS EN 61558-1、IEC/EN/BS EN 61558-2-16に準拠した汚染度3の家電製品認証
  • スイッチで選択可能なAC入力電圧範囲 (90-132Vac, 180-264Vac)
  • 無負荷電力消費量 < 0.5W
  • 薄型設計：高さ30mm
  • 過電圧 カテゴリIII
  • 幅広い動作温度 -30°C～70°C（コールドスタート -40°Cに対応)
  • 高調波電流に関するIEC/BS EN/EN 61000-3-2、クラス Aに適合
  • Telcordia SR-332に準拠した高MTBF > 700,000時間
出力電圧

48V

出力電力

211.2W

出力電流

0-4.4A

入力電圧

90-132 Vac, 180-264 Vac (Selectable by Switch)

寸法

159 x 97 x 30 mm

6.26” x 3.82” x 1.18”

単位重量

0.42 kg (0.93 lb)

アプリケーション
モデル 説明
PMT-48V200W2BM UL approval

ダウンロード

ダウンロード

Datasheet

アップロード日 02-Apr-2024

Manual

アップロード日 06-May-2024


アップロード日 31-Mar-2025

Mechanical Drawing

アップロード日 09-Jun-2021

.DXF

アップロード日 09-Jun-2021

.STP

アップロード日 09-Jun-2021

BSMI

アップロード日 09-Jun-2021

CB

アップロード日 16-Jan-2023

CE & UKCA

アップロード日 09-Jun-2021

EAC

アップロード日 09-Jun-2021

REACH

アップロード日 08-May-2024

RoHS

アップロード日 27-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 09-Jun-2021

UL

アップロード日 10-Jun-2021

技術仕様

技術仕様

出力電流
0-4.4A
出力電圧
48V
出力電圧範囲
出力電圧調整範囲
43.2-52.8 Vdc
出力電力
211.2W
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
± 0.5% typ. @ 100-132 Vac,
180-264 Vac (Selectable by Switch)
ロードレギュレーション
± 0.5% typ. @ 100-132 Vac, 180-264 Vac (Selectable by Switch)
PARD
< 200 mVpp @ 0°C to 70°C,
600 mVpp typ. @ -30°C to 0°C
起動時間
500 ms typ. @ 115 Vac & 230 Vac
保持時間
30 ms typ. @ 115 Vac & 230 Vac
ダイナミックレスポンス
± 10% @ 115 & 230 Vac input, 10-100% load
(Slew Rate: 2.5 A / μS, 50% duty cycle @ 5 Hz & 10 KHz)
容量性負荷での起動
2,000 µF Max
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
-
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
30 ms typ. @ 115 Vac & 230 Vac
パワーブーストの持続時間
-
パワーブーストの回復時間
-
ピークパワー
-
入力電圧表記
100-120 Vac, 200-240 Vac (Selectable by Switch)
入力電圧範囲
90-132 Vac, 180-264 Vac (Selectable by Switch)
最大入力電圧
-
定格入力周波数
50-60 Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
DC入力電圧範囲
-
入力電流
4 A typ. @ 115 Vac,
2.2 A typ. @ 230 Vac
入力電力(スタンバイモード)
-
100%負荷での効率
91% typ. @230 Vac
突入電流
60 A typ. @ 230 Vac
充電時間
-
100%負荷での力率
-
漏洩電流
< 0.5 mA @ 240 Vac / 50 Hz
電流
-
全高調波歪
-
消費電力
-
Efficiency @ 10% load
-
入力電圧位相
-
ケースシャーシ/カバー
Aluminum / SGCC
インディケータ
Green LED (DC OK)
冷却方式
Convection
入力端子
-
出力端子
-
信号端子
-
SPL
< 25 dBA
入力/出力端子
-
信号
-
取り付けレール
-
電線
AWG 18-12
保護構造
-
端子
-
単位重量
0.42 kg (0.93 lb)
寸法
159 x 97 x 30 mm
6.26” x 3.82” x 1.18”
振動試験 (動作中)
IEC 60068-2-6, Sine Wave: 20 Hz to 500 Hz (5 G); 10 min per cycle, 60min for each axis (X, Y,Z)
衝撃試験 (動作中)
IEC 60068-2-27, Half Sine Wave: 10G for a duration of 11ms, 3 shock for each 3 directions.
動作温度
-30°C to +70°C ( -40°C Cold Start )
保管温度
-40°C to +85°C
パワーディレーティング
> 50°C de-rate power by 2% / °C
< 100 Vac de-rate power by 2% / V
(80% load @ 90 Vac)
使用湿度
20 to 90% RH (Non-Condensing)
衝撃試験 (非作動)
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
振動試験 (非作動)
IEC 60068-2-6, Random: 5 Hz to 500 Hz (2.09 G); 20 min per axis for all X, Y, Z direction
保管湿度
-
動作高度
0 to 5,000 Meters (0 to 16,400 ft)
汚染度
3
バンプテスト(動作中)
-
過電圧カテゴリ
II (Compliance to EN 62477-1 OVC III with 2000 meters altitude)
Corrosion
-
衝撃
-
振動
-
電源音声ノイズ
-
過電圧
52.8 V - 64.8 V SELV Output, Latch Mode
過負荷/過電流
110-175% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)
過温度
Latch Mode
短絡
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
逆極性保護
-
保護等級
-
衝撃に対する保護
Class I with Protection Earth connection
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
> 700,000 hrs as per Telcordia SR-332 I/P: 230 Vac, O/P: 100% Load, Ta: 25°C)
キャパシタ予想寿命
10 years (230 Vac, 50% load @ 40°C)
安全証明書
-
電気安全規格
TUV Bauart: EN 62368-1,EN 60335-1, EN 61558-1/-2-16
cULus: UL 62368-1, and CAN/CSA C22.2 No. 62368-1
CB scheme: IEC 62368-1, IEC 60950-1, IEC 60335-1, IEC 61558-1/-2-16
CCC: GB 4943 (design compliance)
EAC:TP TC 004/2011
BSMI: CNS 14336-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医療安全規格
-
ガルバニック絶縁
Input to Output: 4.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 1.25 KVac
産業用制御装置
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
安全特別低電圧
SELV
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
エミッション
(CE & RE)
CISPR 32, EN/BS EN 55032, EN/BS EN 61000-6-4, KN32, AS/NZS CISPR 32
Compliance to EN/BS EN 55014-1, FCC Title 47, EN/BS EN 61000-6-3 : Class B
イミュニティ
EN/BS EN 55035, KN35, EN/BS EN 61000-6-2 & Compliance to EN/BS EN 55014-2,EN/BS EN 61000-6-1
高調波電流エミッション
IEC/EN/ BS EN 61000-3-2 Class A
電圧変動とフリッカー
-
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
